循环水泵前后都要装什么你知道吗

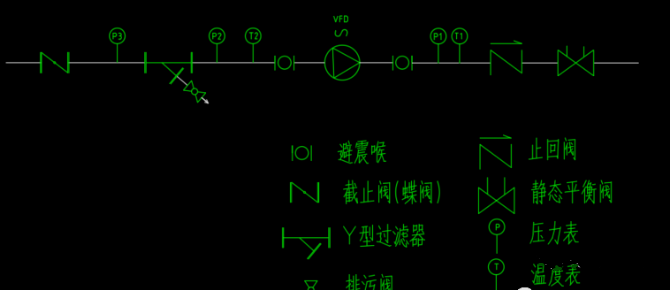

循环水泵前：
截止阀→压力表P3→Y型过滤器(排污阀)→压力表P2→温度表T2→避震喉

循环水泵后：
避震喉→压力表P1→温度表T1→止回阀→静态平衡阀

压力表P3,P2的作用：
过滤器前后压力表可以测量出过滤器是否堵塞，是否需要清理排污。当P2-P3大于0.5barg时，这时要手动开排污阀排污。

压力表P1，P2的作用
水泵前后的压力表：
可以测量泵前后压差，以此估算水泵的实际扬程。根据水泵流量扬程曲线可以查到此时的理论流量。当与设计流量不符时，可以调整平衡阀，改变流量扬程。

温度表T1,T2的作用：
可以测量流体通过泵之后的温升，如果温升过大，会造成不必要的能量损失。由于水泵选型过大，造成水泵的过载或者欠载都会引起水泵温升。根据水泵温升调整变频器与平衡阀满足设计要求。还有一些硬件设施问题，比如，轴承安装不正确；润滑剂选用适当或者混入了灰尘或者杂质；电机轴承与轴封之间的间隙过小等等。

排污阀的作用：
定期排污，避免脏堵、气堵、影响换热效率。

避震喉的作用：
避震喉俗称软连接，水泵进出水管路上安装避震喉的作用：一、是可以减震 二、是为了热胀冷缩的需要 三、是方便拆装阀门以及维修需要。

平衡阀的作用：
可以调节管网特性曲线，配合水泵变频调节水泵在特性曲线上的工作点，让水泵在设计的流量扬程下运行。
